SHARK Junior & Economy LPG
výdejní stojany LPG
1 nebo 2 hadice
LPG - zkapalněný propan butan
2 provedení - Junior (1 hadice), Economy (2 hadice)
výška 1400 mm
volně visící hadice
1 nebo 2 hadice
LPG - zkapalněný propan butan
2 provedení - Junior (1 hadice), Economy (2 hadice)
výška 1400 mm
volně visící hadice
Dokumenty ke stažení:
- Bulletin (cz; 02/2017) / pdfStáhnout
Specifikace
Výdejní stojany TATSUNO řady SHARK Junior LPG (BMP 500.S /LPG) a SHARK Economy LPG (BMP 500.SX /LPG) slouží k výdeji zkapalněného propanbutanu (LPG) na čerpacích stanicích pro silniční motorová vozidla. Výdejní stojany řady SHARK Junior jsou jednohadicové, stojany SHARK Economy jsou dvouhadicové, přičemž v jednom okamžiku je možno čerpat nezávisle z obou výdejních hadic. U stojanů SHARK Economy existují 2 varianty hydrauliky - varianta 1/2 s jedním společným vstupem a odlučovačem pro obě výdejní hadice a varianta 2/2 se dvěma vstupy a dvěma odlučovači pro dvě hadice. Varianta 2/2 zajistí bezpečné odloučení zplyněného média i pro vysoké průtoky 50 L/min při limitních podmínkách (dlouhé přívodní potrubí, vysoké teploty média). Stojany moderní konstrukce s laminátovými prvky jsou vybaveny kvalitní japonskou hydraulikou TATSUNO a spolehlivým elektronickým počítadlem PDEX5. Stojany mohou pracovat v obslužném i bezobslužném režimu. Pro sledování provozu mohou být připojeny k řídícímu systému ČS pomocí komunikační linky. Stojan umožňuje kontinuální korekci objemu načerpaného paliva v závislosti na jeho aktuální teplotě a složení.
Dokumentace ke stojanu:
Specifikace

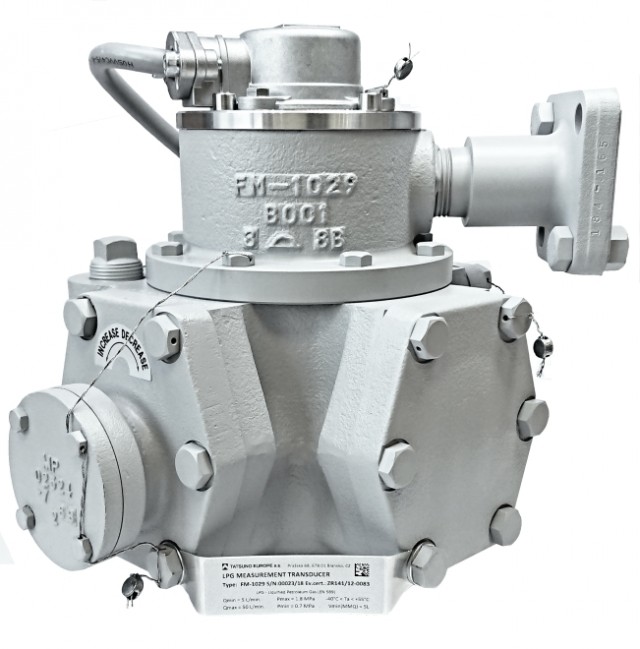

- Vysoce přesná hydraulika TATSUNO (Japonsko) s dlouhou životností
- Spolehlivé elektronické počítadlo PDEX5
- LCD displeje (7-6.5-5) s řízeným LED podsvícením
- 2 varianty - Junior (1 hadice) a Economy (2 hadice)
- Přesné snímače impulsů TATSUNO (Japonsko) se zabezpečeným datovým přenosem AES 128
- Přesná tlaková čidla měřící tlak kapalné a plynné fáze a vyhodnocující differenciální tlak
- Elektronické a elektromechanické součtoměry pro každou výdejní pistoli
- Infra ovladač pro nastavení stojanu
- Ovládací ventily pro čerpání na předvolbu
- 4 nebo 12 tlačítková klávesnice pro předvolbu částky/objemu na stojanu
- Výdejní hadice ELAFLEX, výdejní pistole LPG GROUP
- Lomová spojka nebo trhací spojka
- Barevné provedení dle přání zákazníka
- Teplotní objemová korekce paliva na objem při 15°C (volitelně)
- Varianta stojanu s hmotnostním měřičem (volitelně)
- Diagnostická linka (volitelně)
Technická specifikace
| Čerpací výkon: | standardní 35 až 50 lt/min |
| Přesnost: | ± 0.3% (při min. odběru 5 litrů) |
| Maximální pracovní tlak: | 1.8 MPa (18 bar) |
| Médium: | zkapalněný propan butan |
| Napájení elektroniky: | 230V +10% -15%, 50Hz max.85VA |
| Napájení spínacích prvků (ventily, stykače): | +24VDC |
| Pracovní teplota: | –20°C ÷ +40°C |
Základní modely
 |
| BMP511.SD/LPG (SHARK Junior) 1 vstup LPG, 1 hadice (1x 50 L/min) |
 |
| BMP512.SXD/LPG-ZV2 (SHARK Economy) 1 vstup LPG, 2 hadice (2x35 L/min) BMP522.SXD/LPG-ZV2 (SHARK Economy) 2 vstupy LPG, 2 hadice (2x50 L/min) |
 |
| BMP512.SXD/LPG-ZV1 (SHARK Economy) 1 vstup LPG, 2 hadice (2x35 L/min) BMP522.SXD/LPG-ZV1 (SHARK Economy) 2 vstupy LPG, 2 hadice (2x50 L/min) |
